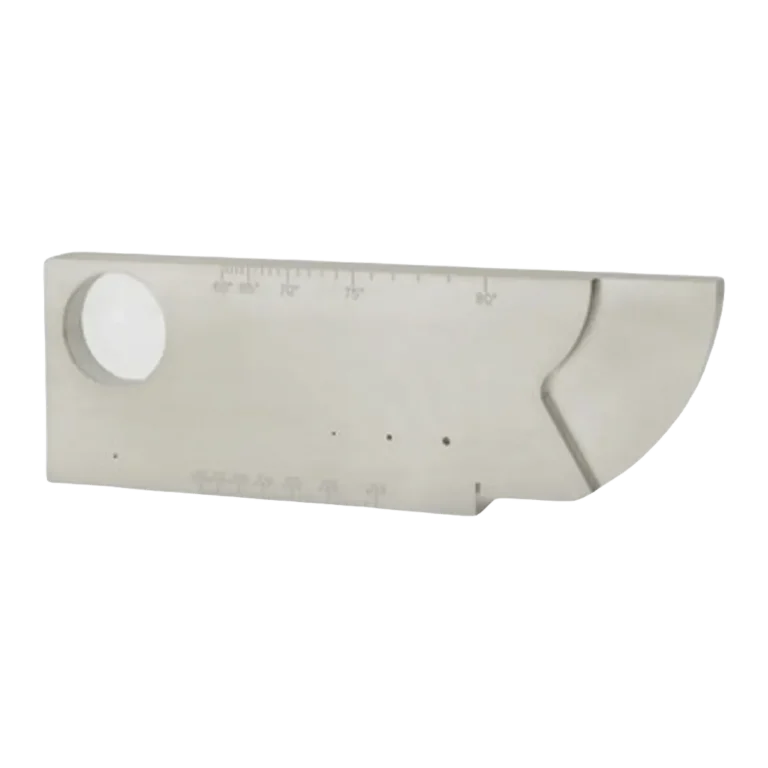

Bloque de calibración IIW Tipo 2

El bloque de calibración IIW Tipo 2 es una variante del patrón IIW desarrollada para determinadas tareas de calibración y verificación de sistemas ultrasónicos, particularmente en aplicaciones de haz angular.

Su configuración permite realizar comprobaciones relacionadas con el recorrido del sonido y el comportamiento del transductor, siendo una alternativa utilizada en procedimientos donde el espacio o la geometría del patrón Tipo 1 no resultan los más convenientes.

Solicita una cotización

Los bloques de calibración es IIW Tipo 1 y Tipo 2 forman parte de las familias de bloques de referencia utilizadas para calibraciones ultrasónicas de haz angular.

Aplicaciones

Puede utilizarse para:

  • Calibración de distancia.
  • Verificación del punto de salida del transductor.
  • Comprobación del ángulo del haz.
  • Ajustes de equipos ultrasónicos.
  • Verificación de palpadores angulares.
  • Inspección ultrasónica de soldaduras.

 Características principales

  • Corte de radio de 2.0″ x 0.250″ de profundidad superpuesto al radio de 4.0″

  • Orificios pasantes de los números 3 (3/64″), 5 (5/64″) y 8 (8/64″)

  • Marcas de calibración de distancia al orificio de 2.000″

  • Dimensiones generales: 12.00″ x 4.000″ x 1.000″

  • Conforme a: IIW, ASTM E164, y Manual NDI de la Fuerza Aérea de EE. UU. T.O. 33B-1-1
